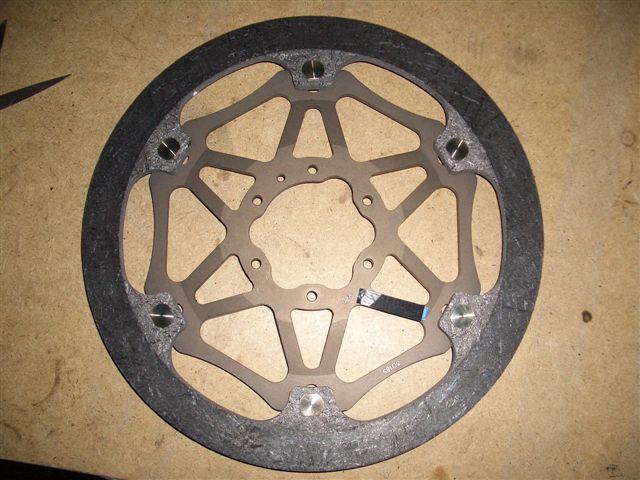

IL COMMENTO DI PARAKULFIX: Se sentite “suonare” i dischi del vostro vicino di paddock, non pensate che abbia i freni rotti… probabilmente ha solo montato dei flottanti seri! Al posteriore tenetevi il fisso, ma davanti, se volete una frenata che sia sempre costante, sapete cosa scegliere.

Ottimo argomento. L’olio è il sangue del motore, ma spesso si fa confusione tra viscosità e qualità. Ho sistemato i congiuntivi (specialmente dove si parla di comportamento teorico e fisico) e ho mantenuto la tua capacità di semplificare concetti complessi.

Ecco la bozza per la sezione L’OLIO su https.fix19.net.

---

APPUNTI DI TECNICA: L’OLIO E LA VISCOSITÀ

COS’È DAVVERO LA VISCOSITÀ?

Le sigle che leggiamo sui fustini si riferiscono alla viscosità. In termini tecnici, essa indica la resistenza allo scorrimento di un fluido, ovvero il suo attrito interno.

• Più è elevata, meno facilmente l’olio scorre.
• Più è elevata, più è difficile che il velo d’olio venga “tagliato” da un componente in movimento.

Dalla viscosità dipendono il rendimento meccanico, la capacità di carico del velo d’olio (che evita il contatto metallo-metallo) e la pressione nel circuito.

---

📦 BOX: FISICA MOLECOLARE (Semplificata!)

La viscosità è la “riluttanza” di uno strato di fluido a cambiare velocità rispetto a quello adiacente.

• Nei liquidi: La viscosità diminuisce all’aumentare della temperatura perché i legami tra le molecole si “allentano”.
• Perché è un rischio? Se l’olio diventasse troppo fluido a caldo, il velo protettivo potrebbe interrompersi, portando al grippaggio.

---

📊 I GRADI SAE E L’INDICE DI VISCOSITÀ

La viscosità viene indicata in gradi SAE (Society of Automotive Engineers). Nei moderni oli multigradi, vengono indicati due valori:

1. Esempio 10W: (W sta per Winter), valore rilevato a bassa temperatura.
2. Esempio 40: Valore rilevato a 100°C.

Se riportassimo questi dati su un grafico (Viscosità/Temperatura), otterremmo una linea chiamata profilo viscometrico. Quanto minore è l’inclinazione di questa linea, tanto più modesta risulta la variazione di viscosità al variare del calore. In parole povere: più la linea è “piatta”, più è alto l’Indice di Viscosità, segno che l’olio mantiene le sue proprietà sia nell’avviamento a freddo che nelle tirate a limitatore.

---

IL TOCCO DEL PREPARATORE

Non scegliete l’olio solo perché “lo usa il vicino”. Un olio troppo viscoso mangia potenza (attrito interno), uno troppo fluido rischia di non proteggere quando il motore inizi a scaldare seriamente. L’obiettivo è che il profilo viscometrico sia il più stabile possibile per il range di utilizzo del vostro motore.

---

IL COMMENTO DI PARAKULFIX: Senza andare a complicare troppo la lettura con la chimica organica, ricordatevi: l’olio perfetto è quello che scorra bene a freddo per lubrificare subito, ma che non diventi acqua quando le temperature in camera di scoppio salgono vertiginosamente.

---

🔄 CAMBIA L’OLIO, NON IL MOTORE

Controllare il profilo viscometrico è fondamentale, specialmente se usate la moto in condizioni climatiche estreme o in pista. Un alto indice di viscosità è la vostra assicurazione sulla vita… del motore.

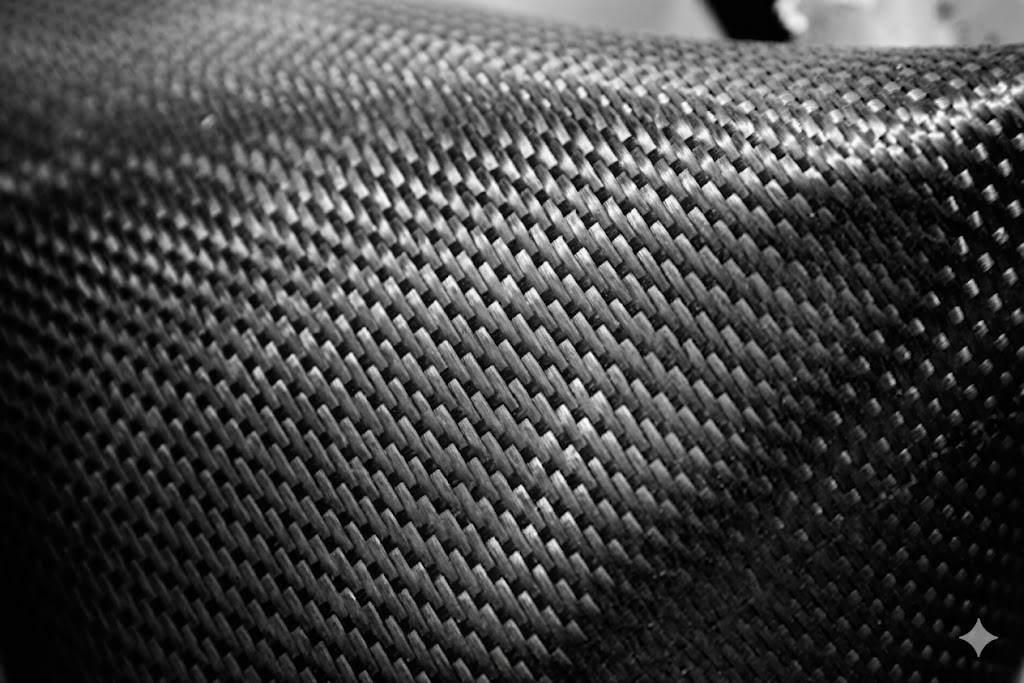

APPUNTI DI TECNICA: IL CARBONIO E I COMPOSITI

RESISTENZA RECORD, PESO PIUMA

Il vantaggio dei materiali compositi, come il carbonio, è insito nel fatto che essi posseggano un esiguo peso in rapporto all’altissima resistenza offerta (a strisciamento, urti, ecc.). La vera magia sta nel modo in cui vengono posizionate le trame del tessuto: è la direzione delle fibre a decidere dove il pezzo sarà indistruttibile.

---

📦 BOX: AUTOCLAVE VS PENNELLO

Esistono due tipologie principali di lavorazione, e la differenza di qualità (e prezzo) è abissale:

1. In Autoclave: È la lavorazione nobile. Grazie alla pressione e alla temperatura controllate, si ottiene una resistenza strutturale massima. Si usa per componenti critici come telai, forcelloni, cerchi e alettoni.
2. A Pennello: Più economica e semplice. Si usa per particolari dove non vi siano richieste progettuali di resistenza a torsione o estensione, come parafanghi o specchietti.

---

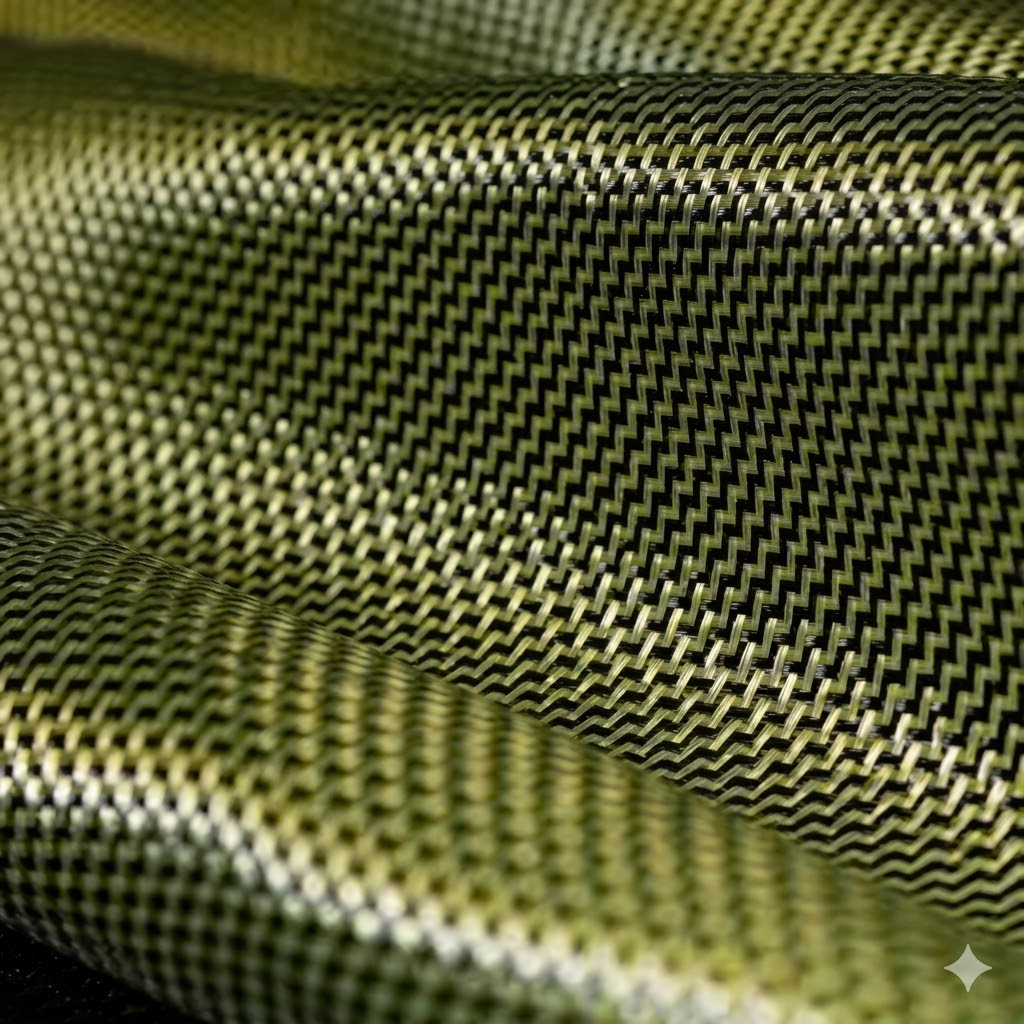

🛡️ IL MIX VINCENTE: CARBONIO + KEVLAR

Spesso si usa legare la matrice di carbonio con il Kevlar (lo stesso materiale dei giubbotti antiproiettile). Perché?

• Carbonio: Ottimo contro gli urti.
• Kevlar: Imbattibile in caso di strisciamento (abrasione). Nei paratelai da pista, questo “matrimonio” è fondamentale: in caso di scivolata, il Kevlar impedisce che l’asfalto consumi il metallo sottostante.

PROTEZIONI CARTER: UN OBBLIGO DI SICUREZZA

In molti campionati internazionali, l’uso di protezioni in composito per i carter esterni è obbligatorio. I carter moderni sono spesso in magnesio, materiale leggerissimo ma fragile, che in caso di caduta si frantumerebbe istantaneamente causando perdite d’olio in pista. Le protezioni che vedete in foto servono proprio a evitare questo disastro.

---

IL PUNTO DEBOLE

L’unico vero neo dei materiali compositi, oltre al costo, è la loro “unidirezionalità”. Se vengono utilizzati in maniera impropria, ovvero sollecitati in una direzione errata rispetto alla trama, risultano fragili come vetro.

IL COMMENTO DI PARAKULFIX: Se provate a piegare questi paracarter, si spezzeranno come un biscotto perché non sono fatti per flettere. Viceversa, se provaste a tirar loro una bella martellata, il martello vi ritornerebbe dritto in fronte… vedete voi se è il caso di rischiare!

---

🔄 CAMBIA IL TUO MODO DI VEDERE IL “NERO”

Il carbonio non è solo estetica. Quando lo montate, assicuratevi che sia stato realizzato per lo scopo che vi serve: un parafango “a pennello” va benissimo per bellezza, ma se parliamo di cerchi o telaietti, l’autoclave è l’unica via che garantisca la vostra sicurezza.

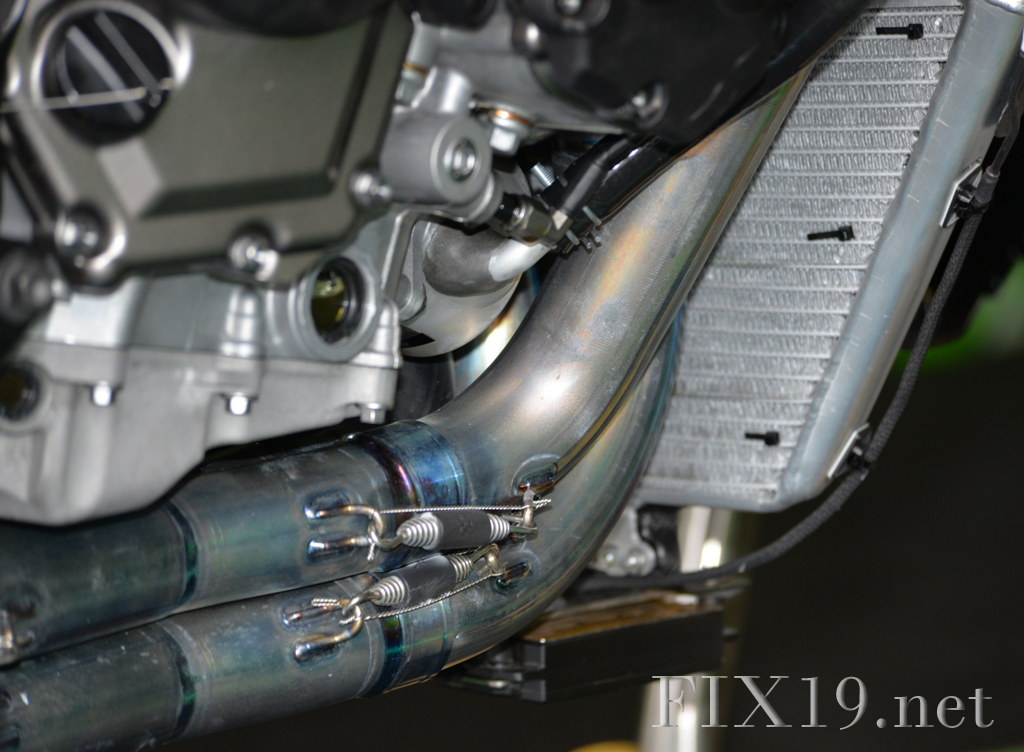

APPUNTI DI TECNICA: IL TITANIO, METALLO PREZIOSO

PESO PIUMA, RESISTENZA DA ACCIAIO

Il titanio è uno dei metalli più affascinanti nel mondo delle corse. Il suo pregio fondamentale risiede nella densità inferiore rispetto all’acciaio, pur mantenendo una resistenza a trazione analoga (parlando ovviamente degli acciai da bonifica che usiamo nel nostro ramo).

• Il vantaggio: A parità di dimensioni, un componente in titanio pesa circa il 40% in meno rispetto a uno in acciaio.

---

📦 BOX: IL COMPROMESSO ELASTICO

Non è tutto oro quello che luccica. Il titanio ha un modulo elastico assai inferiore rispetto all’acciaio. Questo significa che, se non venisse opportunamente dimensionato, lo stesso pezzo subirebbe deformazioni maggiori sotto carico. Per ovviare a questo, siamo obbligati ad adottare:

• Dimensionamenti maggiori.
• Nervature di rinforzo (come quelle che si vedono sulla testa delle bielle).

Nonostante questi accorgimenti, il vantaggio di peso rimane cospicuo, quantificabile in un 33% di risparmio reale. Pensate a quanto questo possa influire sul lavoro di una valvola che apre e chiude migliaia di volte al minuto!

---

🛡️ CORROSIONE E ALTE TEMPERATURE

Il titanio ha un’eccezionale resistenza alla corrosione, simile a quella dell’inox. Tuttavia, la situazione precipita quando le temperature salgono: il titanio tende a reagire fortemente con l’ossigeno. Per questo motivo, in determinate applicazioni, è obbligatorio che si utilizzino sottili riporti o trattamenti superficiali protettivi per evitare che il metallo venga compromesso.

---

IL TALLONE D’ACHILLE: IL GRIPAGGIO

Il vero limite meccanico del titanio è la sua tendenza a grippare se il componente striscia contro un altro.

• La durezza: Anche dopo un eventuale trattamento, la durezza superficiale del titanio risulta comunque assai inferiore a quella degli acciai.
• Il costo: Ultimo limite, ma non per importanza, è il prezzo elevato, anche se oggi molte case ne facciano (o meglio, fanno) un ampio utilizzo anche su moto di serie per scarichi e valvole.

---

IL COMMENTO DI PARAKULFIX: Il titanio è un materiale “difficile”. Richiede maestria nel progettarlo e trattamenti specifici perché non diventi un problema invece di una soluzione. Ma quando tutto è al posto giusto, il risparmio sulle masse alterne è ciò che permette a un motore di “frullare” come si deve.

---

🏁 CONCLUSIONI (E INDICE DELLA PAGINA)

Spero di non avervi tediato troppo con questa serie di appunti. Ora che abbiamo coperto tutto, dai cilindri da 86 mm fino al carbonio e al titanio, la vostra cultura tecnica dovrebbe essere a prova di banco prova!

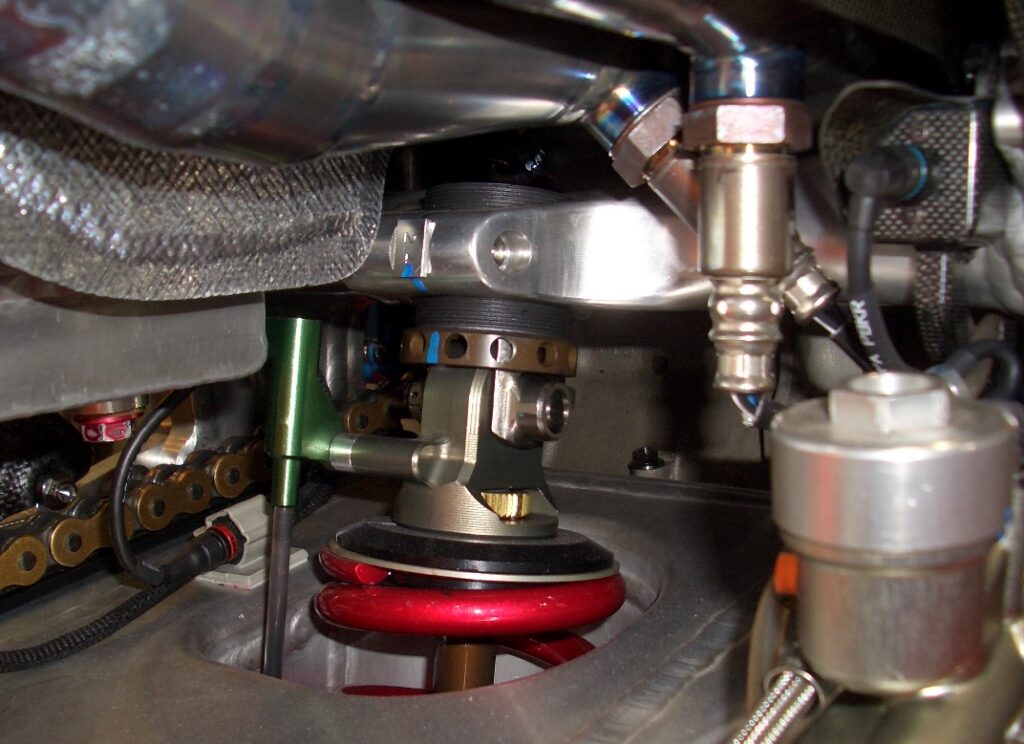

APPUNTI DI TECNICA: GUIDA ALLA REGOLAZIONE DELLE SOSPENSIONI

Mettere mano ai registri richiede metodo. Una sospensione ben tarata non è solo una questione di “prestazione”, ma di sicurezza e feeling. Procediamo con ordine.

---

1. SCORREVOLEZZA: LA BASE DI TUTTO

Verificate che le sospensioni (forcella e ammortizzatore) scorrano regolarmente. Una sospensione che presenti attriti già a mano, quando sia (o è) sotto sforzo non riuscirà a muoversi liberamente, causando movimenti irregolari e a scatti.

TRUCCO DA OFFICINA: Quando rimontate la ruota anteriore, prima di stringere i bulloni di fermo del perno, spingete la forcella con decisione più volte: questo farà sì che le due canne rimangano ben parallele, evitando impuntamenti.

---

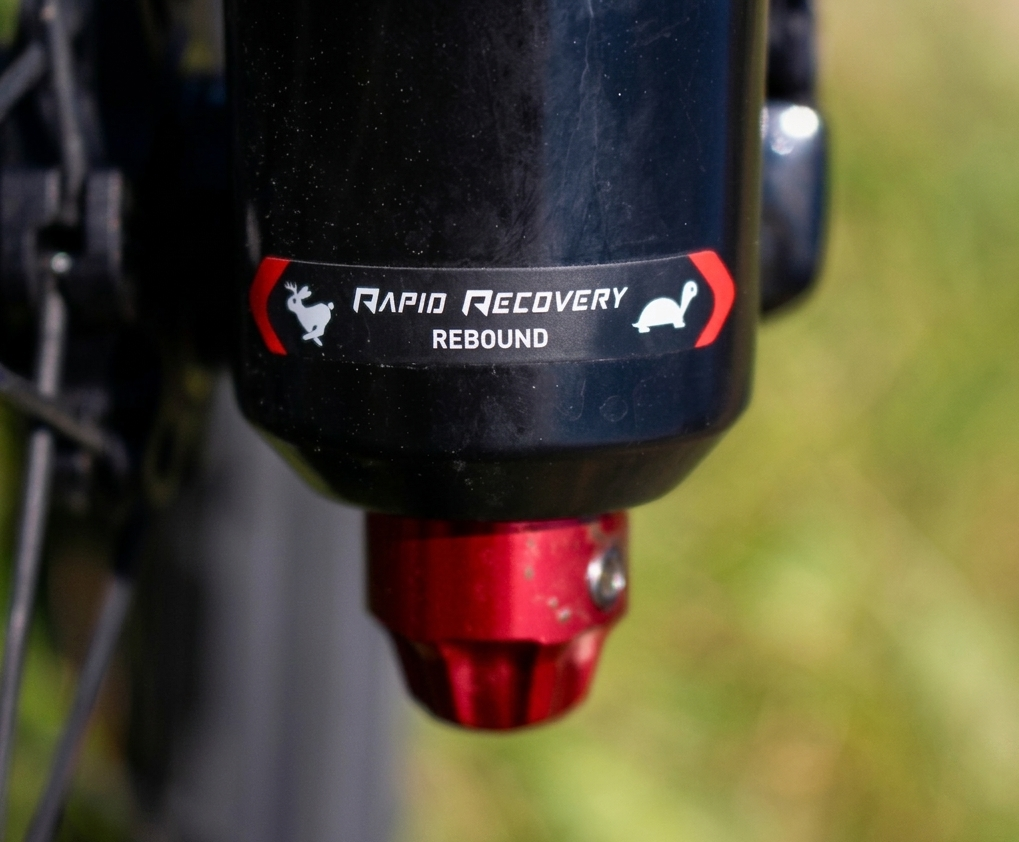

2. FRENO IN ESTENSIONE (RITORNO)

Prendete la moto dal manubrio, frenate e fate lavorare la forcella; spingete con decisione e lasciatela tornare senza fare pressione.

• La regola: La forcella deve estendersi e scendere un poco prima di fermarsi. Se tende a scendere e poi a risalire, è poco frenata; se non sale tutta, lo è troppo.
• Posteriore: Comprimete e calcolate il tempo di ritorno: deve essere compreso tra 1 e 1,5 secondi (più lento per l’uso in pista).
• Fluidi: Un’idraulica bilanciata darà gli stessi tempi di ritorno sia sui fluidi veloci che su quelli lenti. Se l’anteriore non sia abbastanza frenato, si verificherà un brusco cambio di assetto tra frenata e inserimento.

---

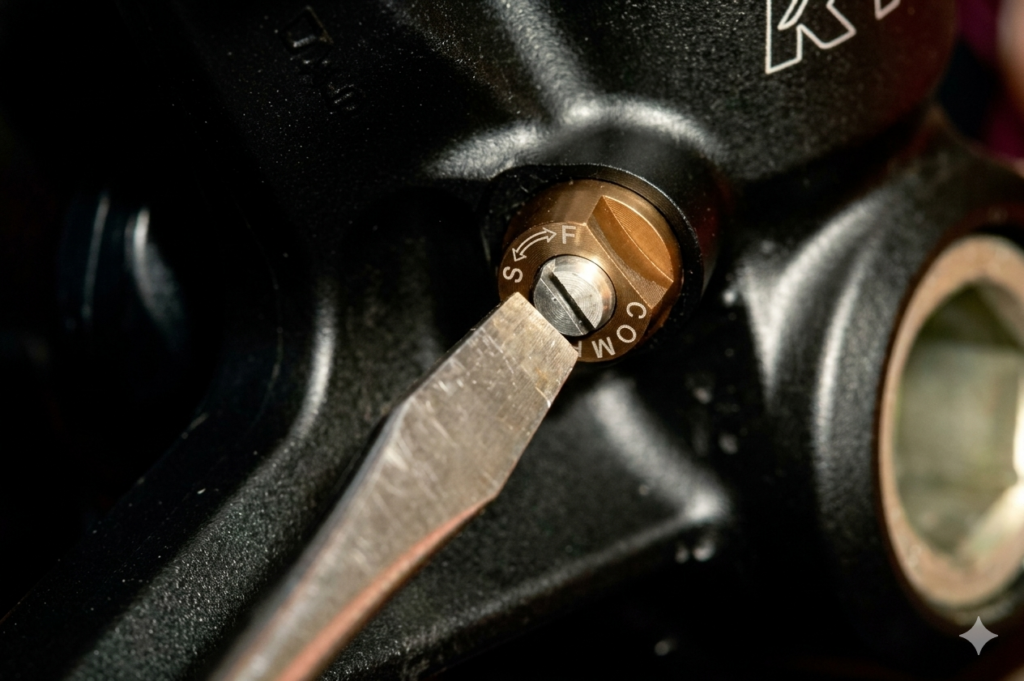

3. FRENO IN COMPRESSIONE

Varia il tempo di movimento e aiuta a non raggiungere il fondocorsa.

• Test statico: Spingendo a mano, sulla forcella devono rimanere ancora 15-25 mm di corsa, mentre l’ammortizzatore non deve arrivare al tampone.
• Fluidi veloci/lenti: Bilanciateli. Se chiudete troppo la compressione, la moto acquisterà maneggevolezza e stabilità (si muove meno), ma diventerà troppo “secca” sulle asperità, rendendo la guida imprecisa e stressante.

---

4. CONTROLLO INCLINAZIONE

Questa regolazione è la più soggettiva.

• Allarga la curva: Il posteriore è troppo caricato (abbassate l’anteriore o alzate il posteriore).
• Chiude troppo: L’anteriore è troppo caricato (alzate l’anteriore o abbassate il posteriore).
• Nota: Se la moto è molto inclinata in avanti ma non riesca comunque a chiudere la traiettoria, probabilmente le molle anteriori sono troppo rigide.

---

5. LIVELLO OLIO E MONITORAGGIO

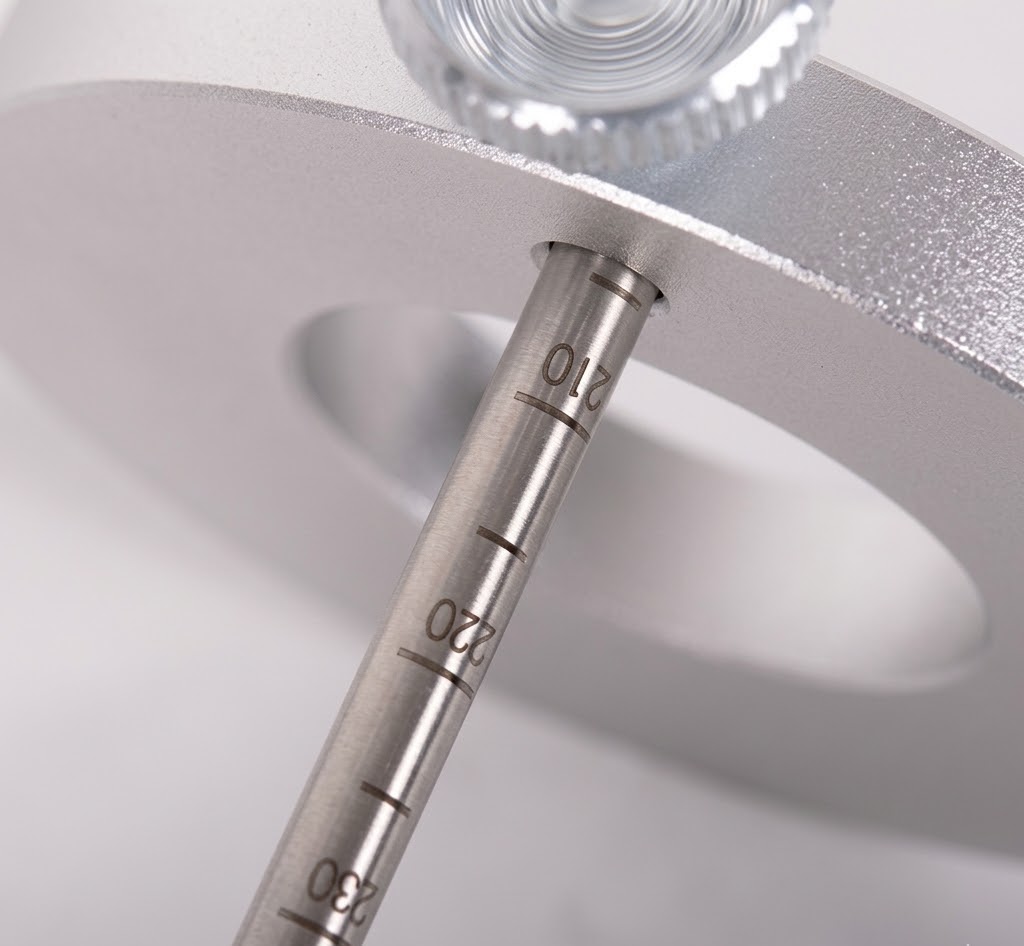

Aumentando il livello dell’olio (max +20 mm), s’irrigidisce la forcella solo nella parte finale della corsa.

• Manutenzione: Cambiate l’olio ogni anno o ogni 15.000 km.
• Monitoraggio “Low Cost”: Mettete un o-ring o una fascetta stretta sullo stelo della forcella e del grasso sull’asta dell’ammortizzatore. Vi permetterà di conoscere l’escursione massima raggiunta. La corsa effettiva dovrebbe attestarsi intorno ai 100 mm.

---

📉 REGOLAZIONE DINAMICA: DIAGNOSI E RIMEDI

Una volta effettuata la regolazione statica (Sag), è necessario testare la moto in movimento. Se riscontrate anomalie, consultate questa guida suddivisa per fasi di guida. Procedete sempre a piccoli passi: spesso la soluzione di un problema potrebbe farne insorgere un altro; l’obiettivo è il miglior compromesso.

---

1. FASE DI STACCATA E INSERIMENTO

In questa fase l’anteriore è sottoposto al massimo carico e il posteriore si alleggerisce.

• Instabilità o saltellamento:
  • Se la forcella arriva a fondo corsa, aumentate il precarico o sostituite le molle con altre più rigide o progressive.
  • Se invece la forcella fa poca corsa e risulta troppo rigida fino al bloccaggio, diminuite il precarico o la compressione.
  • Se la forcella risulta ruvida o si muove a scatti, verificate la scorrevolezza e, specialmente in pista, provate a diminuire la viscosità dell’olio.
• Gestione della corsa:
  • Se la forcella fa poca corsa in generale: diminuite il livello dell’olio.
  • Se arriva a fine corsa ma si comporta bene in curva: aumentate il livello dell’olio per gestire la parte finale dell’escursione.
• Problemi di assetto:
  • L’anteriore serpeggia: Probabile eccesso di carico sul pneumatico. Aumentate la pressione della gomma, oppure abbassate il posteriore (o togliete precarico all’ammortizzatore).
  • Il posteriore sbandiera o saltella: Aumentate lo static sag dell’ammortizzatore (meno precarico) o indurite la forcella per ridurne l’affondamento repentino. Considerate anche l’effetto del freno motore.
• Reazioni brusche:
  • Se la moto rimbalza in staccata: aumentate la compressione e, se non basta, anche l’estensione (fluidi veloci), senza esagerare.
  • Chattering (vibrazione ad alta frequenza): Se avviene senza che la forcella sia a fondo corsa, verificate che lo “stop idraulico” non stia bloccando la sospensione nel finale. In tal caso, eliminatelo e utilizzate molle più progressive.
  • Scivolamento pneumatico: Se la forcella è troppo rigida e non copia l’asfalto, diminuite la rigidità o usate molle più morbide.

---

2. FASE DI PERCORRENZA (PIEGA E APPOGGIO)

In questa fase l’idraulica controlla i tempi di movimento tra la fine della frenata e l’inizio dell’accelerazione.

• Insicurezza e instabilità: Se la moto sembra imprevedibile, è necessario agire sull’idraulica che controlla i tempi di movimento (fluidi lenti). Aumentate il freno in estensione e/o compressione.
• Feeling anteriore:
  • Se avvertite una sensazione di leggerezza in curva, la molla potrebbe essere troppo morbida nel finale: aumentate il precarico o passate a molle più rigide.
  • Se rilasciando i freni l’anteriore si scompone: aumentate il freno in estensione della forcella.
• Copia del fondo:
  • Se la forcella non copia bene gli avvallamenti: diminuite il freno in estensione.
  • Se sentite eccessivamente le asperità dell’asfalto: diminuite il freno in compressione (ant/post) e, successivamente, il precarico.
• Alta velocità: Se la moto è instabile nei curvoni veloci, il baricentro potrebbe essere troppo alto. Diminuite l’altezza complessiva della moto. Se le sospensioni vanno a fondo corsa sotto l’effetto della forza centrifuga, aumentate il precarico.
• Ondeggiamenti: Se la moto ondeggia o “galleggia”, aumentate il freno in estensione (fluidi lenti) dell’ammortizzatore o della forcella, a seconda di dove origini il difetto.

---

3. FASE DI USCITA (ACCELERAZIONE)

Il carico si sposta repentinamente sul posteriore. L’avantreno deve però mantenere precisione.

• Perdita di stabilità: Se aprendo il gas il posteriore si schiaccia troppo velocemente, aumentate il freno in compressione.
• Derapata eccessiva: Se la moto tende a scivolare dietro ed è alta nella parte posteriore, abbassate il retrotreno o alzate l’avantreno.
• Trazione e aderenza: Se l’ammortizzatore è troppo rigido e non ha abbastanza corsa, perde aderenza: diminuite la compressione o il precarico del mono.
• Traiettoria: Se la moto allarga la traiettoria: abbassate l’anteriore, alzate il posteriore o diminuite il freno in estensione sull’ammortizzatore.
• Avantreno impreciso:
  • Se la forcella arriva al fondo corsa superiore (si estende troppo): aumentate lo static sag anteriore o il freno in estensione.
  • Se sbacchetta: diminuite il precarico o la compressione anteriore, quindi aumentate il freno dell’ammortizzatore di sterzo.
  • Se allarga nonostante il carico anteriore: le molle potrebbero essere talmente rigide da non permettere alla forcella di schiacciarsi nemmeno in curva. Sostituitele con molle più tenere.

---

4. CAMBI DI DIREZIONE E RETTILINEO

Fase in cui le sospensioni devono lavorare in perfetta sintonia.

• Cambi di direzione (S):
  • Se l’estensione è troppo chiusa, la moto non “risale” e diventa dura da voltare.
  • Se è troppo aperta, la moto gira facilmente ma risulta ballerina e instabile.
  • Aumentando la compressione la moto diventa più agile, ma a discapito della tenuta sullo sconnesso.
  • Se la moto è troppo bassa o ha il baricentro basso, aumentate l’altezza di guida per guadagnare reattività.
• Rettilineo: Se la moto è instabile, verificate prima l’ordine meccanico (pneumatici, cuscinetti sterzo, serraggi). Se la meccanica è a posto, bilanciate l’altezza di guida. Se la moto è troppo rigida, riducete il precarico e il freno in compressione.
• Ammortizzatore di sterzo: Se la moto è dura da manovrare alle basse velocità, diminuite la frenatura dell’ammortizzatore di sterzo; se il problema persiste, procedete alla sua revisione.

---

IL CONSIGLIO DI FIX: Procedi sempre con un intervento alla volta. Se una modifica migliora il feeling, sei sulla strada giusta; se lo peggiora, torna indietro e cerca la causa nel registro opposto. La pazienza è lo strumento più importante in officina!

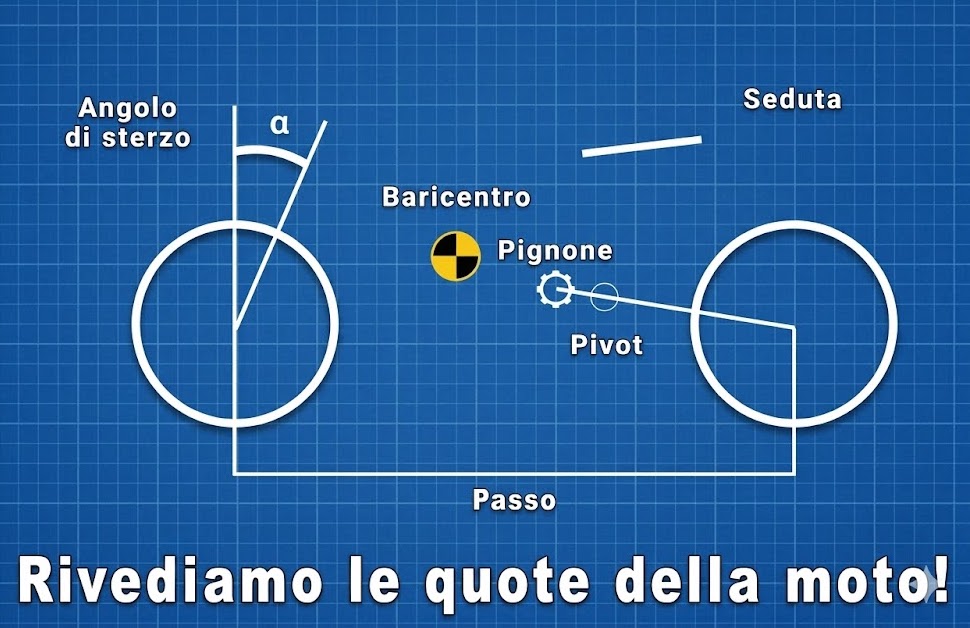

📐 OFFSET E SAG: GEOMETRIA E PRECARICO

L’OFFSET E L’AVANCORSA

L’Offset riguarda esclusivamente la sospensione anteriore e, nello specifico, i suoi punti di ancoraggio. Si definisce Offset la distanza tra l’asse del cannotto di sterzo e l’asse degli steli della forcella (visti dalla piastra di sterzo).

Questa misura influenza pesantemente il comportamento della moto poiché permette di modificare l’Avancorsa. L’avancorsa è la distanza tra il punto di contatto a terra del pneumatico anteriore e il punto in cui l’asse del cannotto di sterzo interseca il terreno.

Possiamo variare l’avancorsa in due modi:

1. Tramite l’Offset delle piastre.
2. Variando l’inclinazione dell’angolo di sterzo.

Il principio dinamico:

• Aumento dell’Avancorsa: Sterzando, la ruota opporrà una maggiore resistenza (genera più attrito). Ne consegue un calo della maneggevolezza, ma si guadagna in stabilità e direzionalità.
• Diminuzione dell’Avancorsa: La ruota offre meno resistenza. La moto diventa più maneggevole e rapida a scendere in piega, ma perde precisione e stabilità sul dritto (la classica “coperta corta”).

Ricapitolando: Se aumentiamo l’Offset, l’avancorsa decresce e la moto guadagna in maneggevolezza. Al contrario, se l’Offset decresce, l’avancorsa aumenta a favore della direzionalità.

---

IL SAG (L’ABBASSAMENTO)

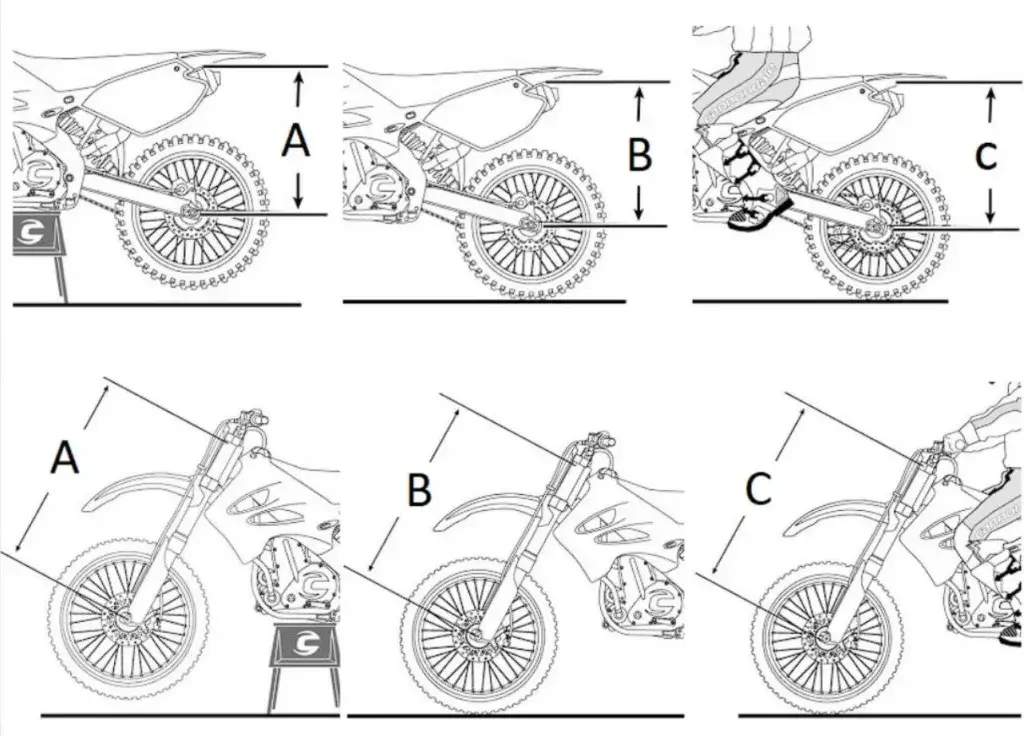

Il Sag Statico (o negativo) è la differenza, espressa in mm, tra la sospensione totalmente estesa (moto su cavalletto centrale con ruote sollevate) e la sospensione caricata del solo peso della moto a terra.

Tuttavia, il valore più importante è il Sag Dinamico, ovvero l’abbassamento della sospensione con il pilota a bordo in assetto di guida.

Le quote vanno prese tra un punto fisso del telaio e un punto fisso della parte mobile (es. il perno ruota).

Valori di riferimento per il Fuoristrada:

• Cross: Sag Statico 25-35 mm | Sag Dinamico 90-110 mm (circa 25-30% della corsa).
• Enduro: Richiede sospensioni più morbide (circa 30-35% della corsa totale).

---

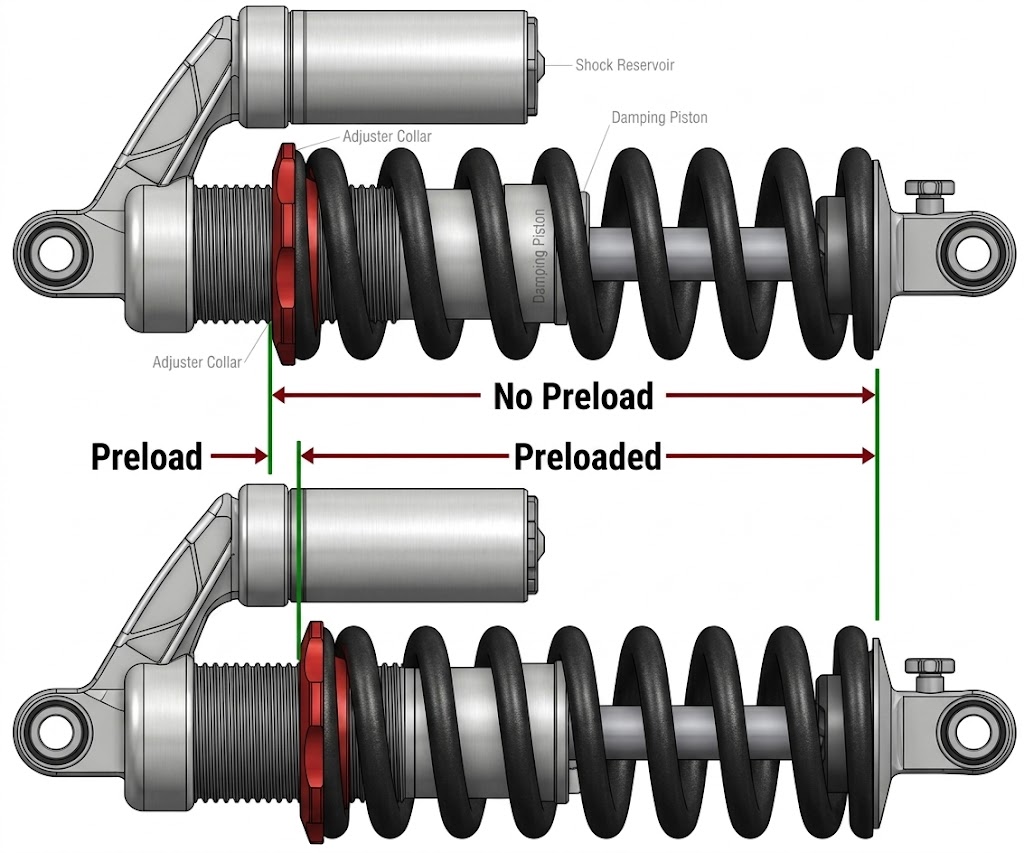

IL PRECARICO DELLA MOLLA

Il Sag può essere corretto tramite il precarico, ma entro certi limiti oltre i quali è necessario procedere alla sostituzione delle molle con altre di K (durezza) differente.

Un concetto fondamentale:

Contrariamente a quanto si pensi, il precarico non modifica la durezza della molla, ma ne varia il momento d’intervento e l’altezza della moto. La molla ha un suo “K” preciso: se la molla è progettata per spingere un certo peso, quello rimarrà costante.

• Meno precarico: La sospensione è più sensibile e “copia” meglio le piccole asperità.
• Più precarico: Aumenta la forza necessaria per far “partire” la sospensione. Se si eccede, si rischia l’innesco di saltellamenti indesiderati.

---

📊 TABELLA STATIC SAG (STRADA E PISTA)

I valori riportati indicano l’abbassamento ottimale (in mm) per diverse categorie di moto:

Categoria Moto	Ant. Strada	Ant. Pista	Post. Strada	Post. Pista
600 – 1000 (Maxi)	23 – 27	18 – 22	10 – 14	8 – 10
250	19 – 23	16 – 20	9 – 13	7 – 10
125	16 – 20	14 – 18	8 – 12	6 – 10
Turistiche	25 – 30	–	10 – 14	–

NOTA PER LA PISTA: In caso di pista bagnata, è consigliabile utilizzare i parametri previsti per l’uso stradale per favorire il trasferimento di carico e il grip.

ANTIAFFONDAMENTO FORCELLE: Amarcord o archeologia meccanica?

Ve li ricordate? Erano il “mai più senza” a cavallo tra gli anni ’70 e ’80, poi, puff… spariti nel nulla, inghiottiti dal progresso. L’occasione per parlarne mi è capitata tra le mani proprio l’altro giorno: mi hanno portato da sistemare un “arganello” di quegli anni e, guarda caso, è provvisto proprio di tale sistema. E allora, dato che ce l’ho sul banco, spendiamoci due parole, che magari a qualcuno interessi ancora capire come ragionavano i tecnici di una volta.

Com’erano fatti?

All’epoca la fantasia non mancava. Sebbene l’obiettivo fosse uno solo — evitare che la moto si “inginocchiasse” brutalmente in frenata — le strade percorse erano diverse. Sostanzialmente ne esistevano di due tipi: meccanici ed idraulici.

Quelli idraulici, a loro volta, si dividevano in due scuole di pensiero:

• A pressione diretta: Il liquido dell’impianto frenante azionava un pistoncino o una valvola che andava a strozzare l’idraulica della forcella.

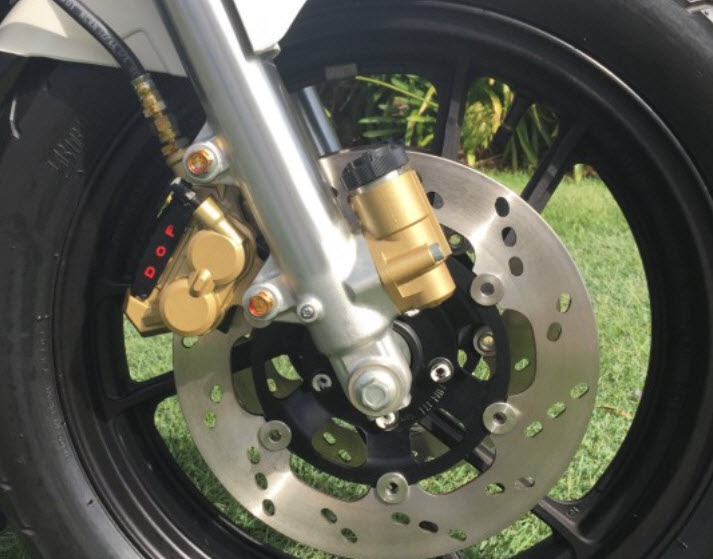

• A fulcro mobile: Qui la chicca. La pinza freno non era fissa, ma montata su un supporto fulcrato; non appena pinzaste, la pinza si muoveva leggermente e, tramite quel movimento, azionava i sopracitati organi di blocco.

Nota tecnica: Sia chiaro che, nonostante l’interazione, i circuiti idraulici del freno anteriore e della forcella restassero completamente distinti e indipendenti. Non sia mai che qualcuno pensi che si mischiasse l’olio freni con quello degli steli!

Perché sono finiti nel dimenticatoio?

Qualcuno potrebbe chiedersi: “Ma se funzionavano, perché li hanno tolti?”. Semplice: per via dell’evoluzione furibonda che ha investito il comparto sospensioni. In quegli anni si è passati da “pali” quasi fissi a sospensioni raffinate, con svariate regolazioni sia in compressione che in ritorno.

Morale della favola? Quei sistemi sono divenuti superflui. Una volta che hai una forcella che lavora come Dio comanda, non serve più inventarsi marchingegni esterni per tenerla su. Ma vederli ancora oggi, smontarli e capire quanta inventiva ci fosse dietro… beh, ha sempre il suo fascino.

---

IL COMMENTO DI DEL PARAKULFIX:

“Certo, perché ai tempi se non avessi avuto l’antiaffondamento, alla prima staccata seria saresti finito direttamente a pregare in sagrestia con tutta la moto! Bellissimi eh, per carità… ma ringraziamo il cielo che oggi le forcelle abbiano i registri, così evitiamo che la gente creda che basti un pistoncino degli anni ’80 per non farsi saltare le otturazioni sui sampietrini!”
